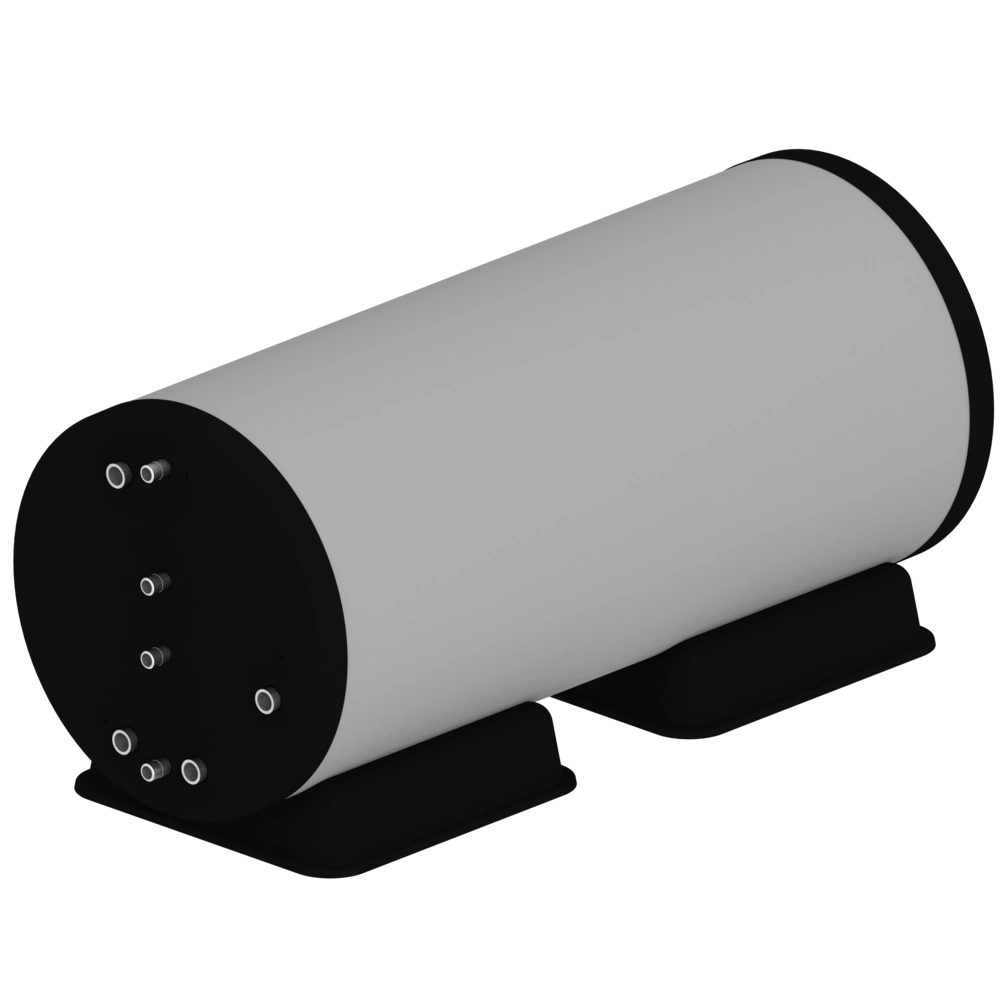

Horizontal Fresh-Water Storage Tank 500 litres 1 additional heat exchanger
OEG no.: 516006368
Premium fresh-water storage tanks for highest demands on drinking water hygiene and efficiency.
The structure of these storage tanks differs fundamentally from conventional, large-volume DHW storage tanks...
Delivery by forwarding agency
High Quality
Clean fresh water generation in corrugated stainless steel pipe with flow heater principle
10-year warranty
Premium fresh-water storage tanks for highest demands on drinking water hygiene and efficiency.
The structure of these storage tanks differs fundamentally from conventional, large-volume DHW storage tanks. A built-in corrugated stainless steel pipe separates the drinking water from the heating water and also serves as a powerful heat exchanger. This combines the advantages of a buffer storage tank with those of an instantaneous water heater.
The drinking water only passes through the corrugated stainless steel pipe in the water of the heated cylinder when required. This enables you to achieve very low energy consumption and guarantees your customers legionella-safe drinking water. You do not need a legionella protection programme in the control system. At all times, the consumer is provided with hygienically perfect, fresh water at the desired temperature.
The horizontal installation of horizontal fresh-water storage tanks allows you to use them in places that are not suitable for vertical cylinders (e.g. below sloping ceilings and stairs). This means that your customers can benefit from the advantages of a hygienic storage tank even where space is limited.
Compare! The horizontal arrangement of the heat exchangers in horizontal OEG fresh-water storage tanks offers your customers advantages over other products on the market. Efficient heat stratification is only achieved by installing the heat exchangers horizontally. The generously dimensioned heat exchanger surfaces provide another energy advantage over other products available on the market.
The additional heat exchanger gives your customer the option of using additional heat generators and feeding their energy into the fresh-water storage tanks.
For more information see Downloads
| OEG no. | 516006368 |
| Colour: |
 Silver
|
| Tank capacity [litres]: | 500 |
| Additional heat exchanger: | 1 |
| Recommended max. number of persons for DHW: | 9 |
| Installation type: | Horizontal storage tank |
| Manufacturer | OEG |
| Brand | Pure+ |
| EAN | 4055668000707 |
| Energy efficiency class | A+ |
| ErP-Label |
|
| Notes |
Delivery by forwarding agency
High Quality
Clean fresh water generation in corrugated stainless steel pipe with flow heater principle
10-year warranty
|
| Customs tariff number | 84191900 |
General
| Insulation according to DIN 4102-1 Fire Protection Class B2: | solid foamed insulation |
| Weight [kg]: | 154 |
| Total height including insulation [mm]: | 850 |
| Width [mm]: | 760 |
| Length [mm]: | 1730 |
| Energy efficiency class according to EU regulation no. 812/2013: | A+ |
| Heat retaining loss according to EN 12897 [W]: | 43 |
| Heat losses in stand-by mode according to DIN 12897 [kW/h / 24 h]: | 1,032 |
| Output capacity (45°C) [l]: | 290 |
| Performance indicator NL following DIN 4708: | 3 |
| Real volume according to EN 12897 [l]: | 496 |
| pmax Tank [bar]: | 3 |
| tmax Tank [°C]: | 95 |
| tmin Tank [°C]: | 20 |
| DHW heat exchanger area [m²]: | 5,10 |
| DHW heat exchanger volume [l]: | 23 |
| pmax DHW heat exchanger [bar]: | 6 |
| tmax DHW heat exchanger [°C]: | 95 |
| Additional heat exchanger surface area bottom [m²]: | 3 |
| Additional heat exchanger volume bottom: | 14 |
| pmax Additional heat exchanger [bar]: | 6 |
| tmax Additional heat exchanger [°C]: | 95 |
| Connection layout: | front/rear |
| Connection sensor [Ø mm / terminal]: | 6 mm |
| Connection cold / hot water: | Rp 1 1/4" |
| Connection heat generator [thread]: | R 1" |
| Connection heating element [thread]: | Rp 1 1/2" |
| Max. immersion depth of screw-in heater [mm]: | 1150 |
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Rebonjour, je ne veux pas utiliser les vis de nivellement car cela va répartir le poids du ballon plein (411 kg) sur 4 petits points. Je pense surélever le socle avec une plaque de béton cellulaire ou une plaque PEHD. Ma dernière question SVP est : le socle a une largeur de 543 mm mais quelle est sa longueur ? Merci pour votre aide
Answer OEG:
343mm
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Bonjour, Je reformule la question : quelle est la largeur du ballon + le socle ? C'est important pour avoir un bac de récupération qui contient les deux.
Answer OEG:
Le socle a une largeur de 543 mm. Le ballon seul a une largeur de 610 mm
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Bonjour, Quelles sont les dimensions des socles SVP ? Sur la photo, Je vois que ca déborde par rapport au ballon Merci
Answer OEG:
Les socles ont une largeur de 543 mm. Le ballon a une largeur de 610 mm
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Autre question svp : Quel est la hauteur libre sous le ballon posé sur ses socles? Je pose a question car nous allons probablement devoir mettre deux bacs de récupération 1 à chaque extrémité et je dois savoir l'espace sous le ballon.
Answer OEG:
La hauteur libre minimale sous le ballon est de 90 mm. À l’aide des vis de nivellement, cette hauteur peut être réglée jusqu’à 130 mm maximum.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Bonjour, pour le ballon de 300 L horizontal, N° art. OEG: 516006360, j'avais 2 questions : - La largeur est indiquée à 610 mm. Est-ce que ça inclut le socle ? sinon quelle est la largeur avec le socle ? - On va mettre un bac de récupération sous le ballon. Pouvez-vous confirmer svp que l'installation correcte et de placer le bac de récupération puis de mettre le socle puis le ballon ? donc le socle est posé sur le bac de récupération? Merci d'avance
Answer OEG:
Le socle a une largeur de 543 mm.
Le socle peut donc être posé directement dans le bac de récupération, puis le ballon installé sur le socle.
Question
(Tank capacity [litres]: 120 | Colour: Silver)
Wat is de levertermijn van deze boiler 120liter.
Answer OEG:
Boiler Horizontal fresh-water storage tank 120 litres with 1 extra HX is momenteel uit voorraad leverbaar
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Bonjour, Le socle est il compris avec le ballon ? Sinon, y a t il une possibilité de le fixer au mur ? Si oui avec quel accessoire ? Merci d'avance
Answer OEG:
Les deux support pour le montage au sol sont incluses dans la livraison. Une fixation murale n’est pas prévue en raison du poids et devrait, le cas échéant, être réalisée par le client.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Goedendag, kan deze boiler ook op een warmtepomp worden aangesloten, of is de spiraal niet groot genoeg hiervoor.
Answer OEG:
De boiler kan direkt op de warmtepomp (zonder wisselaar) worden aangesloten.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Is het mogelijk om deze andersom te monteren zodat het elektrische verwarmingselement aan de onderzijde komt?
Answer OEG:
In principe is het mogelijk, maar we kunnen niet garanderen dat de warmtewisselaars hierbij op de juiste plaats blijven. Voor de zekerheid raden wij een op maat gemaakt product aan. Het aanvraagformulier voor een boiler op maat vindt u onder Service ->Download.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
even voor mijn helderheid, de boiler bevat het cv water en door de spiraal loopt het warme tapwater? met de gemiddelde warmtepomp krijg ik niet veel meer als 55 graden cv zijdig, na verwarming zou verstandig zijn neem ik aan? een boiler met extra wisselaar zou in eerste instantie afgedopt kunnen worden tot aanschaf van extra warmtebron?
Answer OEG:
Goedenavond,
U hebt gelijk, de boiler werkt als een buffervat met een geïntegreerde doorstroomverwarmer, waarbij u met een boilertemperatuur van 55 °C er verstandig aan doet, een na-verwarmer (elektrisch) te installeren.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
kan ik deze horizontale tank ook gebruiken voor een warmte pomp of is daar een andere boiler beter voor ik heb een totale hoogte van 1,25 meter
Answer OEG:
Goedemorgen,
Ja dat is hiermee mogelijk, de warmtepomp wordt dan direkt op het vat aangesloten.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
Waar kunnen de technische sheets van de boilers gedownload worden?
Answer OEG:
Dat kan eenvoudig via onze website.
Geef het artikelnummer in.
Onder de tab "download" vindt u alle beschikbare technische informatie.
Opmerking: u dient hiervoor wel ingelogd te zijn.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
which size 'Corps de chauffe à visser' fits this ballon?
Answer OEG:
Le corps de chauffe se place sur le coté et doit avoir un filetage de 1 1/2''.
Question
(Tank capacity [litres]: 300 | Colour: Silver)
which size 'Corps de chauffe à visser' fits this ballon?
Answer OEG:
7.5KW
