Bollitore ACS e volano termico 2 in 1 per PDC con scambiatore di calore

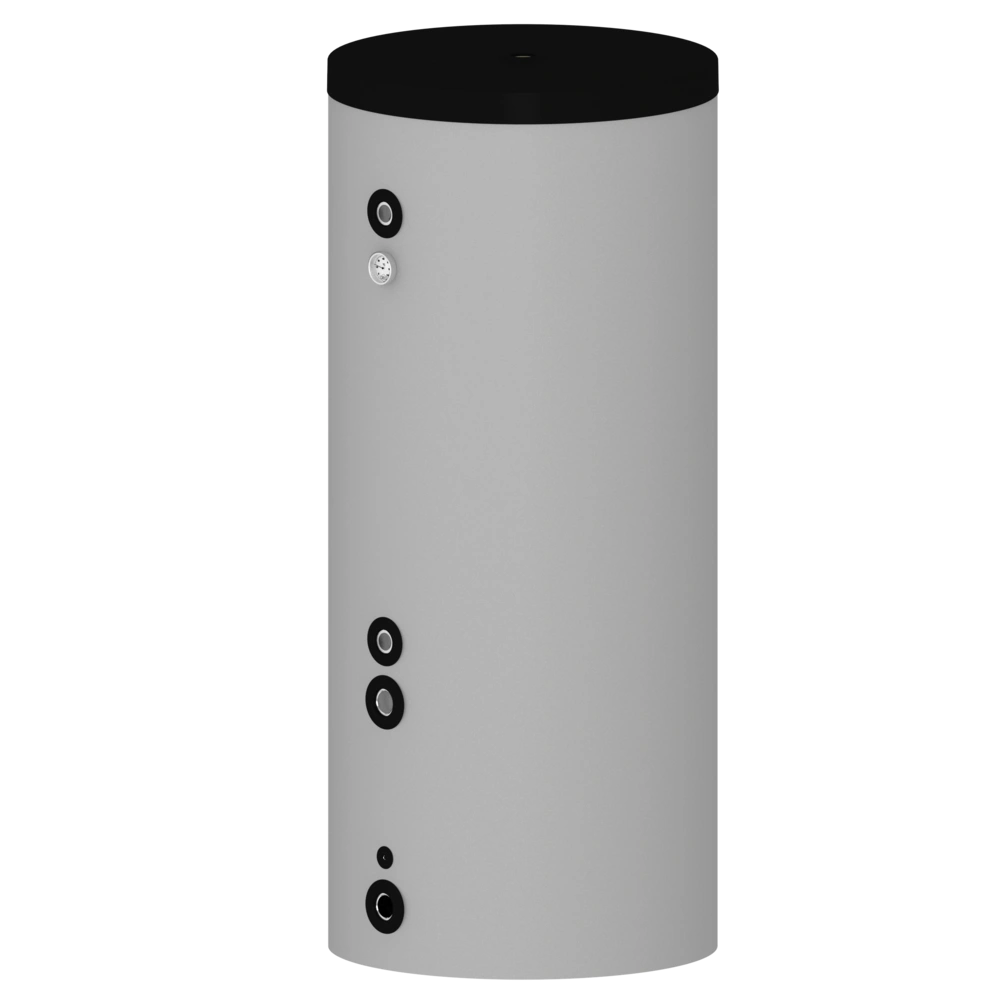

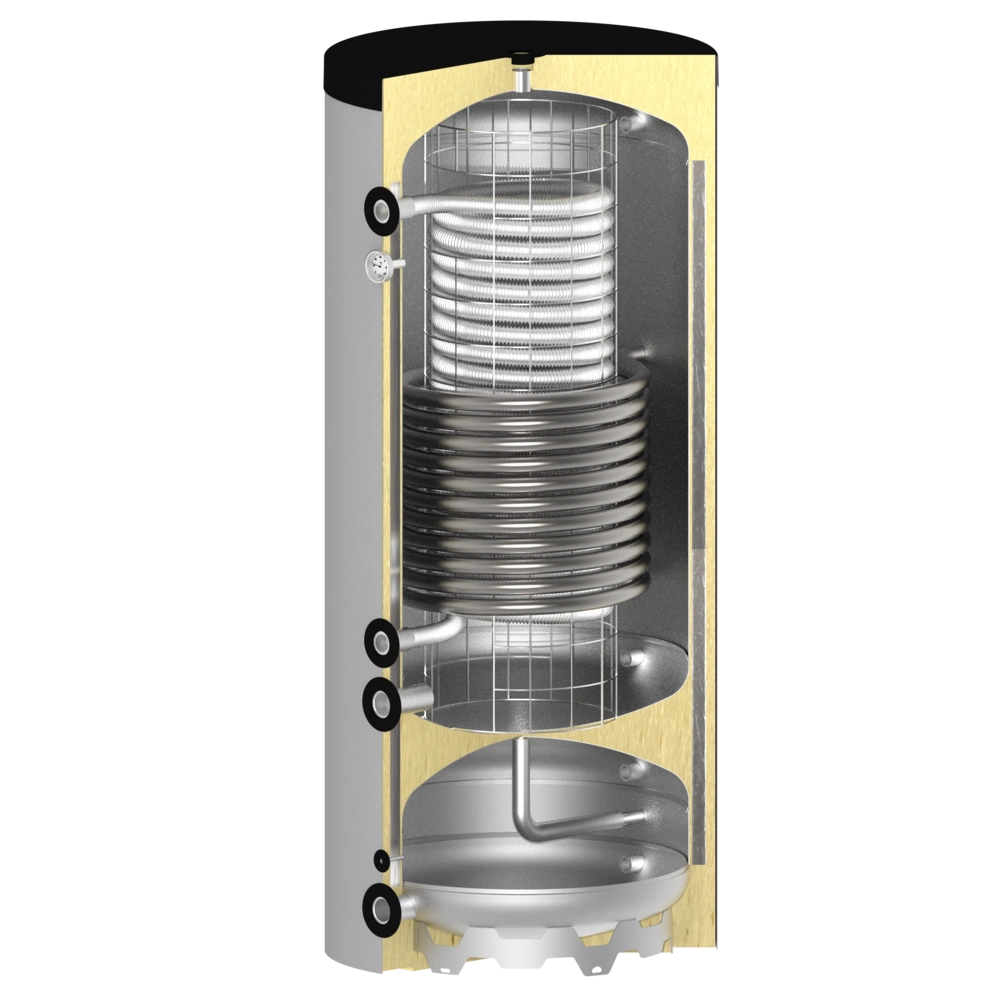

Termoaccumulatore per la produzione ACS istantanea e l’accumulo energetico per impianti operati con pompa di calore. Questo termoaccumulatore combina in un unico dispositivo compatto la produzione istantanea di acqua calda sanitaria (ACS) e l’accumulo inerziale per l’acqua tecnica di riscaldamento e raffrescamento. La struttura con serbatoi sovrapposti permette di sfruttare entrambe le funzioni in modo efficiente: nella parte superiore avviene la produzione igienica di ACS secondo il principio dello scaldabagno istantaneo, mentre il puffer inferiore immagazzina l’energia termica e fornisce il calore necessario anche per i cicli di sbrinamento della pompa di calore. La separazione fisica tra il circuito dell’acqua potabile e quello dell’acqua tecnica consente di lavorare con grandi differenze di temperatura fra l’accumulo e l’acqua fredda sanitaria. In questo modo è possibile ottenere contemporaneamente la produzione di ACS e il raffrescamento estivo dell’impianto radiante con pompa di calore reversibile. Entrambe le zone dell’accumulo possono essere predisposte per l’installazione di resistenze elettriche separate. Inoltre, sul circuito dell’acqua fresca è possibile integrare uno scambiatore aggiuntivo a tubi lisci per l’integrazione con una fonte di calore supplementare.

compatibile con:
	Kit pompa di calore 12 kW termoaccumulo combinato 500l
	Kit pompa di calore 9 kW termoaccumulo combinato 500l
	Kit pompa di calore 6 kW termoaccumulo combinato 500l

Per ulteriori informazioni consultare Download

Codice OEG	516005916
Tipo:	FKS 500-R
Scambiatore di calore a tubo liscio:	1
Volume dell'accumulo dell'ACS [litri]:	378
Volume dell'accumulo inerziale [litri]:	100
Campo di applicazione:	collettore di ritorno
Raccomandato per:	Pompe di calore
Tipo di installazione:	Accumulatore verticale
Produttore	OEG
Marchio	Reverse+
Classe di efficienza energetica	A+
ErP-Label
Avvisi	La consegna tramite l'azienda spedizioni with highly efficient ThermoVac® vacuum insulation PURE+ Reverse+ Uso: Accumulo del calore e del freddo Accumulatori singoli A+ 36 mesi di garanzia High Quality
Codice doganale	84191900

Generale

Capacità nominale a norma EN 12897:	500
Colore:	argento
Isolamento secondo la DIN 4102-1 con classe di protezione antincendio B2:	Pannello isolante espanso rigido
Peso [kg]:	165
Altezza totale con isolamento [mm]:	1762
Diametro con isolamento [mm]:	760
Misura diagonale [mm]:	1910

Energia

Classe di efficienza energetica conforme al regolamento UE numero 812/2013:	A+
Perdita termica secondo EN 12897 [W]:	42
Perdite di calore in stand-by secondo la norma EN 12897 [kWh/24h]:	1,008
Portata (45 °) [l]:	216
Coefficiente di resa termica a norma DIN 4708:	2

Serbatoio

Volume effettivo conforme alla norma EN 12897 [l]:	478
pmax Serbatoio [bar]:	3
tmax Serbatoio [°C]:	95
tmin Serbatoio [°C]:	10
tmax Ambiente [°C]:	30
Umidità dell'aria relativa massima [%]:	80
Volume dell'accumulo inerziale (frazione del volume di accumulo reale) [l]:	100

Scambiatore di calore per acqua potabile

Scambiatore di calore per acqua potabile [m²]:	4,72
Scambiatore di calore per acqua potabile volume [l]:	27
pmax Scambiatore di calore per acqua potabile [bar]:	6
tmax Scambiatore di calore per acqua potabile [°C]:	95

Scambiatore di calore a tubo liscio

Scambiatore di calore a tubo liscio [quantità]:	1
Scambiatore di calore a tubo liscio superficie inferiore [m²]:	1,74
Scambiatore di calore a tubo liscio volume in basso:	12
pmax Scambiatore di calore a tubo liscio [bar]:	10
tmax Scambiatore di calore a tubo liscio [°C]:	130

Raccordi

Provvedimento di raccordi:	180°
Raccordo sonda [Ø mm / morsetto]:	6 mm
Raccordo generatore di calore [filettatura]:	R 1"
Raccordo scambiatore di calore [filettatura]:	Rp 1"
Raccordo resistenza elettrica [filettatura]:	Rp 1 1/2"
Riscaldatore a vite con profondità massima a immersione [mm]:	600
