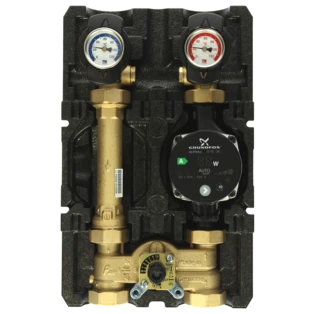

Modulo circuito di riscaldamento K34 DN25 miscelatore a 3 vie+Bypass + pompa

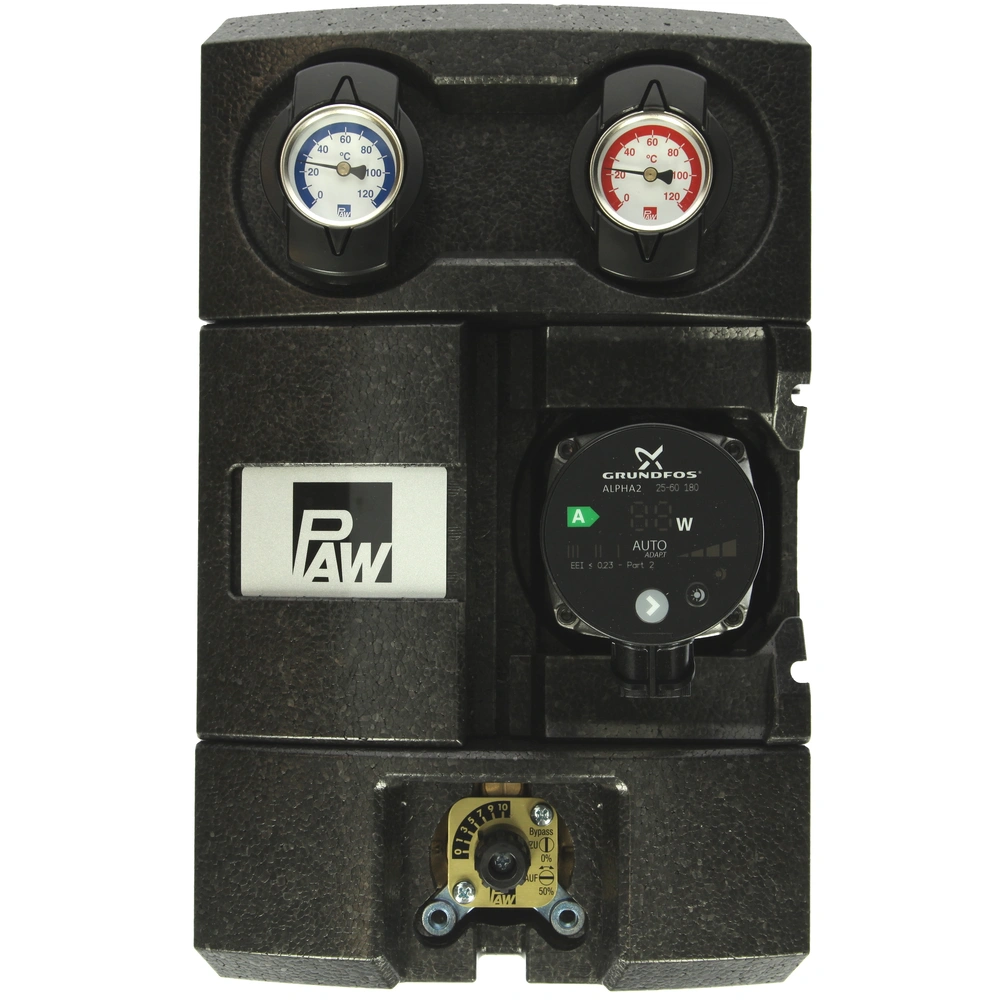

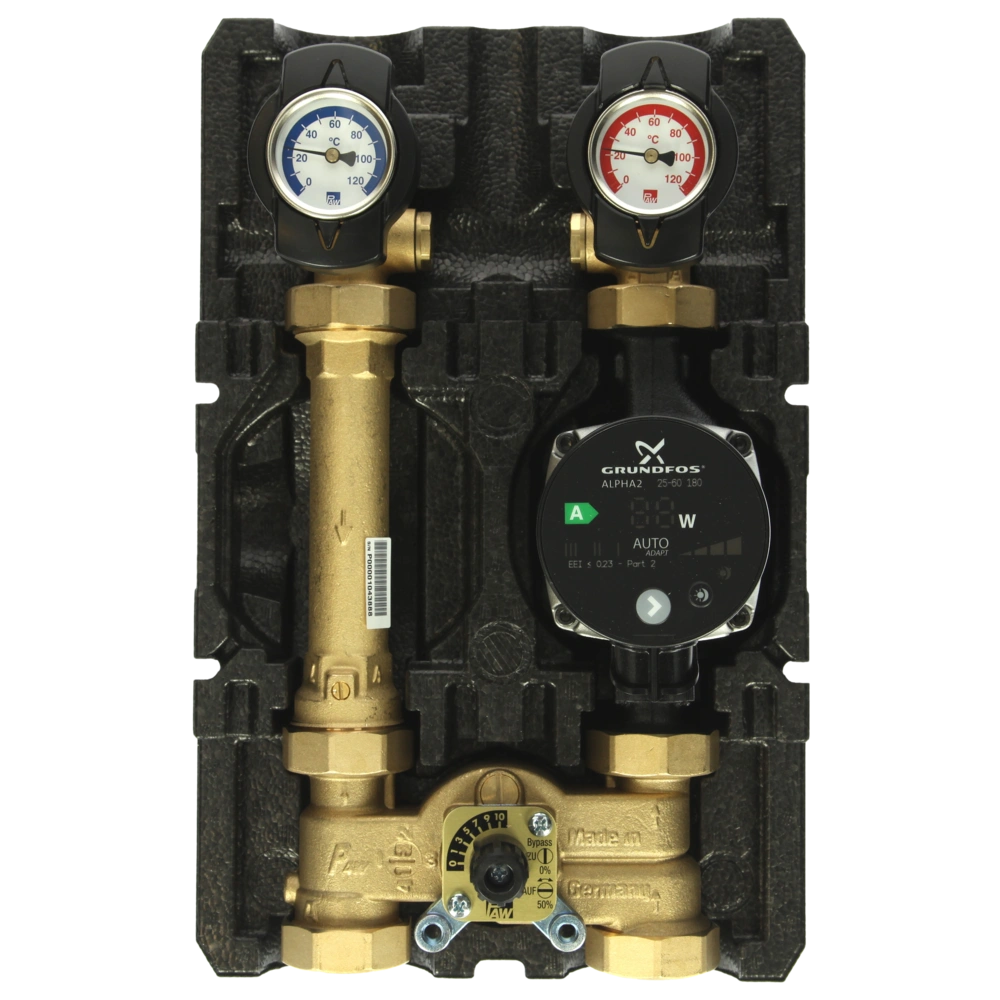

Circuito di riscaldamento modulare K34 per sistemi di riscaldamento a bassa temperatura controllati da un miscelatore. È dotato di una valvola Grundfos Alpha2 25-60 e le connessioni del circuito di riscaldamento hanno una filettatura interna da 1". È inoltre dotato di grandi maniglie per valvole a sfera per un facile utilizzo e la posizione di chiusura è chiaramente indicata. Il circuito di riscaldamento modulare è dotato di un isolamento dal design ottimizzato in EPP ad elasticità permanente, che isola i raccordi al 100% Il sistema è inoltre dotato di un condotto di ventilazione per il raffreddamento delle pompe. Il libero accesso alla testa della pompa è garantito dalla semplice rimozione del coperchio. Inoltre, il circuito di riscaldamento è dotato di un freno a gravità (impostabile, 200 mmW, a molla) nel tubo di ritorno. Ciò significa che non viene generato alcun rumore quando si utilizzano pompe a controllo elettronico. La pompa può essere installata anche in orizzontale o sopraelevata. Il tubo di mandata è preassemblato a destra come standard, ma i tubi di mandata e di ritorno possono essere facilmente scambiati in loco.

Inoltre, anche la conversione del miscelatore può essere effettuata senza problemi. Il dispositivo antiriflusso integrato nel miscelatore impedisce una circolazione errata. Il miscelatore a 3 vie è dotato di un bypass regolabile al quale è possibile aggiungere fino al 50% dell'acqua di ritorno dal circuito di riscaldamento (a seconda dell'impianto). Tutte le parti del circuito di riscaldamento che trasportano l'acqua sono in ottone. Il termometro interamente in metallo è rimovibile ed è dotato di un manicotto di immersione integrato nella valvola a sfera. Il circuito di riscaldamento modulare è avvitato a tenuta piatta ovunque e la pompa può essere completamente chiusa, il che significa che non è necessario svuotare l'impianto durante la manutenzione.
Dati tecnici:
- Dimensioni: DN 25 - 1"
- Ingresso (a tenuta piatta) G: 1 1/2" AG
- Lunghezza di installazione: 345 mm
- Campo di applicazione consigliato per Delta T = 10 K a 1.940 l/h: fino a 22,5 kW
