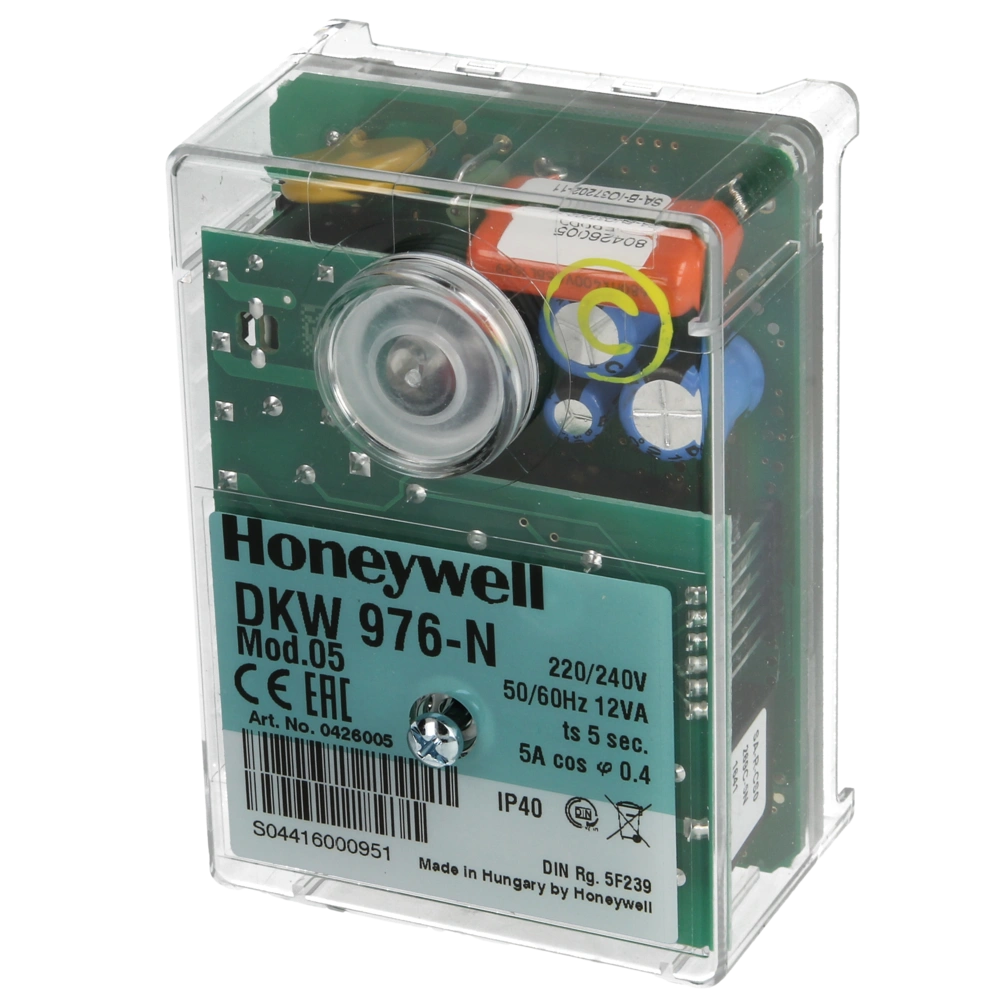

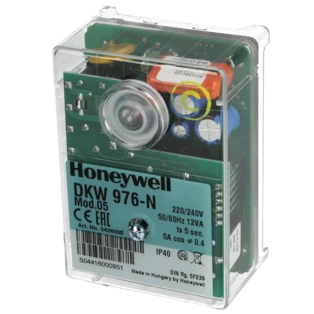

Relè DKW976-N mod. 05 0426005U

Le unità di controllo bruciatore automatico DKW 976-N Mod. 05 Controllano e monitorano i bruciatori (con o senza preriscaldatore olio) su generatori di aria calda e bruciatori con un consumo di olio superiore a 30 kg / h. Sono stati testati e approvati in conformità con gli standard europei pertinenti.

Dati tecnici:

2 fasi con contatto bypass preriscaldatore
Tensione di esercizio 220/240 V (-15 ... + 10%) 50 Hz (± 5%) o
110/120 V (-15 ... + 10%) 60 Hz (± 5%)
Fusibile di backup 10 A veloce, 6 A lento
Consumo proprio circa 12 VA
Max. Carico per terminale
- Trasformatore di accensione classe 3 1,5 A, cos φ 0,2
- Motore Cl. 4 2. 0 A, cos φ 0,4
- Elettrovalvola Cl. 5 1,0 A, cos φ 0,4
- Elettrovalvola Cl. 6 (DKW 972) 1,0 A, cos φ 0,4
- Kl. 6 preriscaldatore olio (DKW 976) 2.0 A, cos φ 1.0
- Kl. 7 Störklemme 1.0 A, cos φ 0.4
- Elettrovalvola Kl. B (DKW 976) 1,0 A, cos φ 0,4
totale 5,0 A, cos φ 0,4
max. 16 A per 0,5 sec
Tempo di attesa dopo il blocco nessuno

Nota:

Sostituisce MMO 876, TTO 876 (conversione / ricablaggio parzialmente necessario)

Per ulteriori informazioni consultare Download
