Préparateur ECS pour le chauffage de l'eau sanitaire avec des chaudières et des systèmes basse température de tous les fabricants.
La surface intérieure du ballon est réalisée avec un émaillage de haute qualité...
Produits apparentés
10 ans de garantie
Envoi par transporteur sur palette
High Quality
TÜV Rheinland

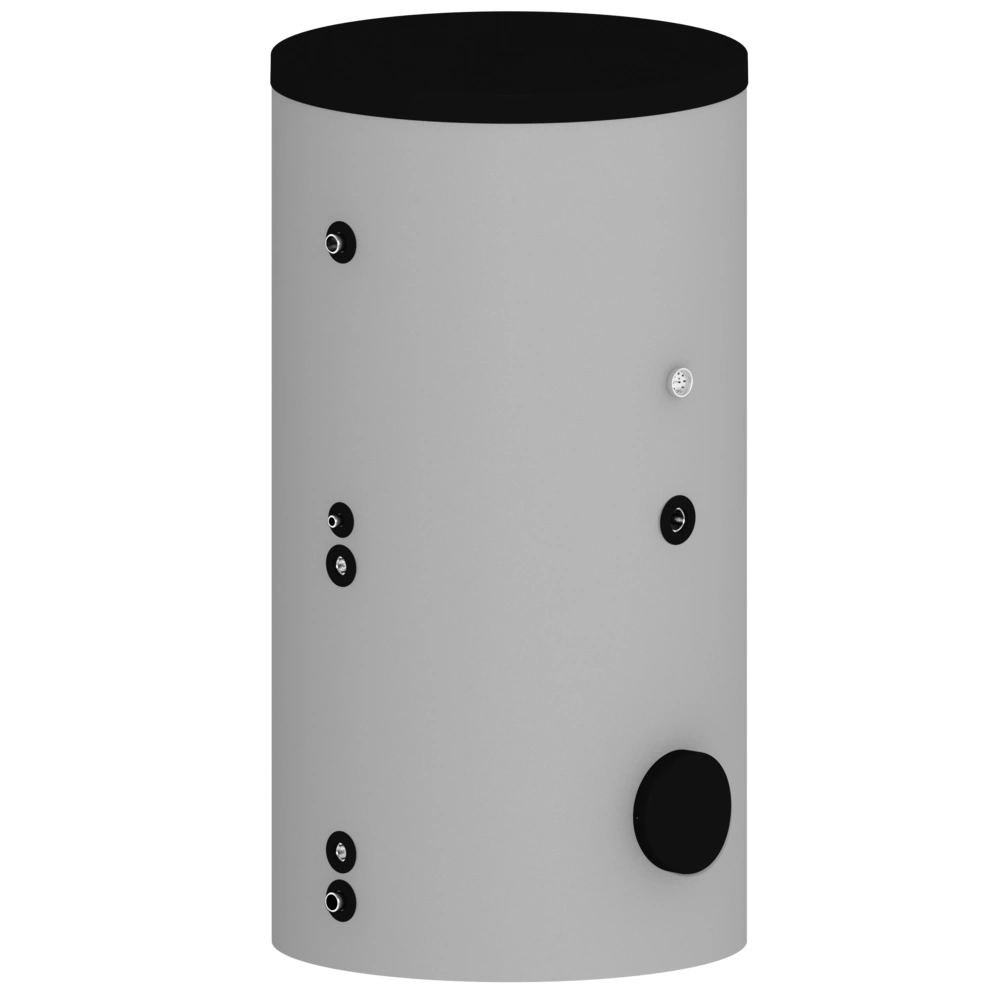

Préparateur ECS pour le chauffage de l'eau sanitaire avec des chaudières et des systèmes basse température de tous les fabricants.
La surface intérieure du ballon est réalisée avec un émaillage de haute qualité. La surface d'échange de chaleur généreusement dimensionnée, qui s'étend jusqu'au fond, assure un très bon transfert de chaleur. Une bride de révision latérale permet d'entretenir et de nettoyer facilement le ballon et peut, si nécessaire, être équipée d'une résistance électrique. L'isolation sous vide OEG inégalée du ballon présente des pertes de chaleur nettement plus faibles que l'isolation des ballons courants sur le marché.
Vous trouverez de plus amples informations sous Downloads
| N° art. OEG | 516008520 |
| Types d'installation: | Ballon vertical |
| Fabricant | OEG |
| Indications |
10 ans de garantie
Envoi par transporteur sur palette
High Quality
TÜV Rheinland
|
| Numéro de tarif douanier | 84191900 |
Informations générales
| Contenance nette selon EN 12897: | 800 |
| Couleur: | silver |
| Isolation selon DIN 4102-1 classe de résistance au feu B2: | removable segment insulation |
| Poids [kg]: | 273 |
| Hauteur totale avec isolation [mm]: | 1930 |
| Diamètre sans isolation [mm]: | 790 |
| Diamètre avec isolation [mm]: | 1015 |
| Cote de basculement [mm]: | 1900 |
| Perte de maintien au chaud selon EN 12897 [W]: | 51 |
| Perte de chaleur EN 12897 [kWh / 24h]: | 1,224 |
| Débit de soutirage (45°C) [l]: | 1250 |
| Coefficient de performance NL selon DIN 4708: | 35 |
| Contenance réelle selon EN 12897 [l]: | 790 |
| pmax Réservoir [bars]: | 10 |
| tmax Réservoir [°C]: | 95 |
| tmin Réservoir [°C]: | 20 |
| Echangeur thermique à tube lisse [nombre]: | 1 |
| Echangeur à tube lisse surface en bas [m²]: | 2,80 |
| Echangeur thermique à tube lisse contenance en bas: | 18 |
| pmax Echangeur thermique à tube lisse [bars]: | 10 |
| tmax Echangeur thermique à tube lisse [°C]: | 130 |
| Placement des raccords: | 90° |
| Raccord sonde [Ø mm / borne]: | 6 mm |
| Raccord eau froide / chaude: | R 1 1/4" |
| Raccord échangeur thermique [filetage]: | Rp 1" |
| Raccord circulation: | R 3/4" |
| Raccord résistance électrique [filetage]: | Rp 1 1/2" |
| Bride de nettoyage (LK 150): | 115 / 180 |
| Profondeur d'immersion max. du corps de chauffe à bride[mm]: | 710 |
| Profondeur d'immersion max. du corps de chauffe à visser [mm]: | 800 |
Bonjour, je ne trouve pas de documentation à télécharger
Bonjour,
Merci de consulter la documentation dans la rubrique "DOWNLOADS"
Bonjour j'ai posé la question de quel modele de groupe de sécurité était conseillée pour ce ballon. Votre réponse me parle des soupape de securité du generateur ce qui n'a rein a voir. Je veux savoir quele groupe de sécurité conviendrai pour la partie eau chaude sanitaire. Est qu un modele en 3/4 suffit ?
Bonjour,
Cela dépend du dimensionnement de l'installation et de la charge de pression maximale
Bonjour quel est le groupe de sécurité adapté pour ce ballon d'eau chaude sanitaire de 800 L ? merci
Bonjour,
Normalement le ballon devrait avoir un groupe de sécurité sur le générateur de chaleur, c'est-à-dire le groupe de sécurité "normal" de la chaudière avec purgeur et soupape de sécurité. Si nécessaire, prévoyez un réducteur de pression à l'entrée de l'échangeur de chaleur à tubes ondulés et des raccords de sécurité habituels selon la norme DIN EN conformément à la notice d´instruction de service.
Merci de consulter sur notre site les réducteurs de pression, en fonction de la taille de raccordement :
g512100000
g512242700
g512242080
Veuillez noter qu'il est extrêmement important de sécuriser le raccordement de l'eau potable avec 6 bars car c'est la pression maximale de l'échangeur de chaleur à tubes ondulés. Les ballons émaillés sont normalement sécurisés avec 10 bars.
