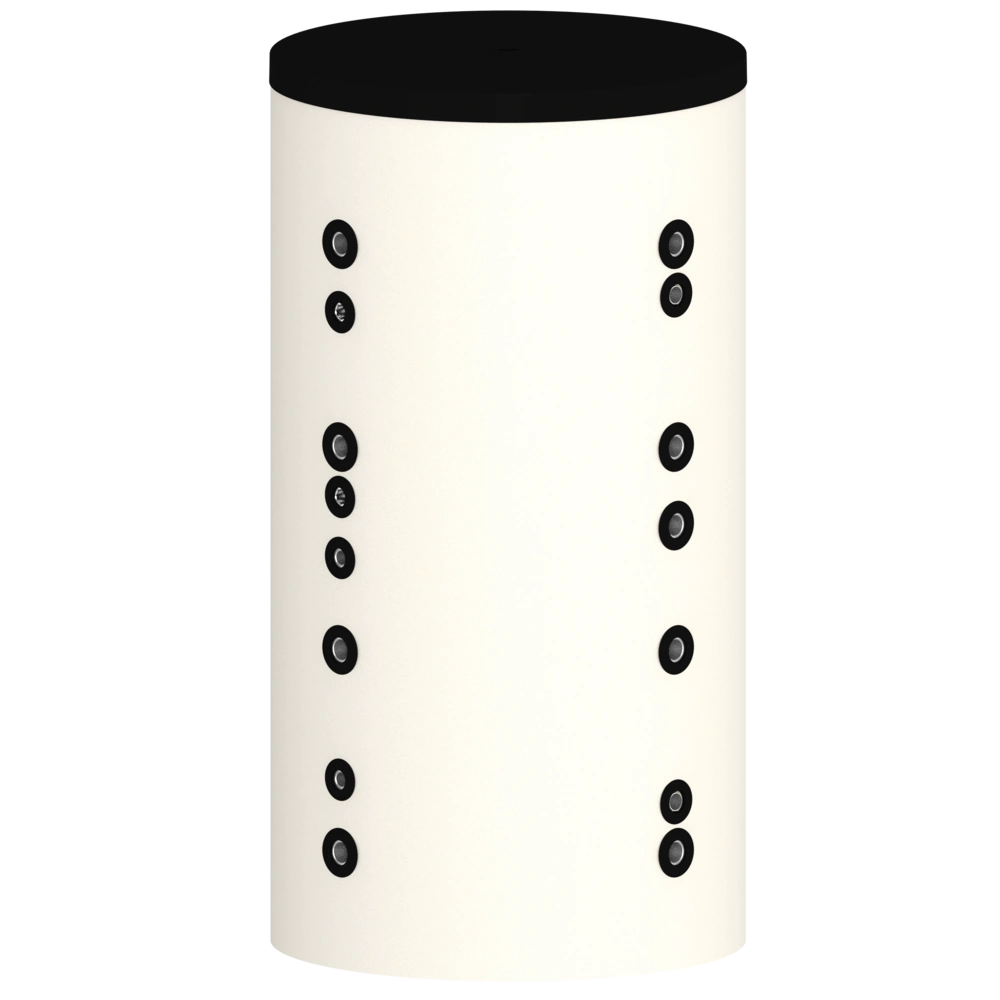

Fresh-water storage tank for highest demands on drinking water hygiene and energy efficiency.

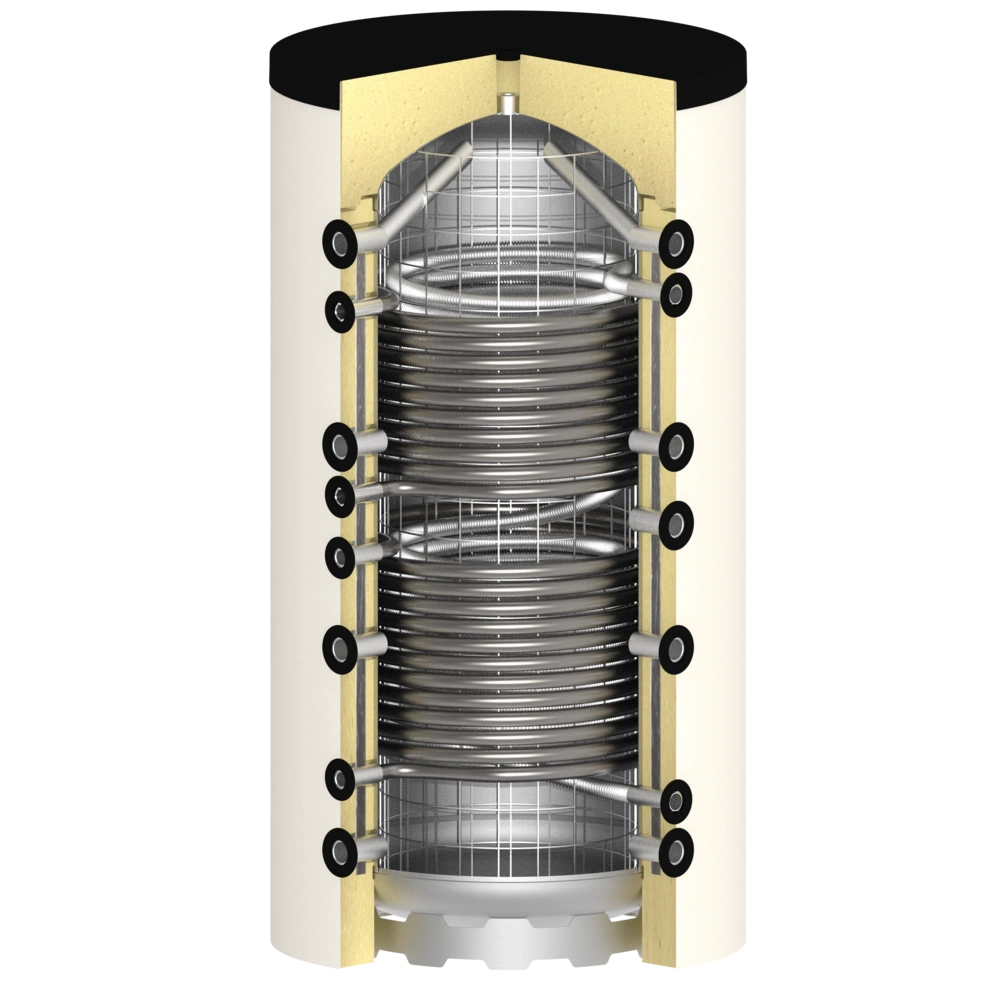

The structure of the storage tank is fundamentally different from usual large-volume domestic hot-water tanks. A built-in corrugated stainless steel pipe separates the drinking water from the heating water, while serving as a powerful heat exchanger at the same time. Thus, the advantages of a buffer tank are combined with those of a continuous flow water heater.
The heating water serves as actual heat storage while the drinking water flows through the corrugated stainless steel pipe only if required and, thus, a legionella-safe domestic water heating is ensured. You do not need a protection programme against legionella in the controller. At all times, the consumer is provided with hygienically clean, fresh water at the desired temperature.
Due to the two additional smooth-pipe heat exchangers, more heat generators can be integrated at any time and their energy can be fed into the fresh-water storage tank.
Per ulteriori informazioni consultare Download
| Codice OEG | 516008126 |
| Installation type: | Vertical storage tank |
| Produttore | OEG |
| Marchio | Pure+ |
| Avvisi |
10 anni di garanzia
High Quality
Generazione d'acqua dolce in tubo corrugato in acciaio Inox secondo il principio di funzionamento dello scaldacqua
TÜV Rheinland
La consegna tramite l'azienda spedizioni
|
| Codice doganale | 84191900 |
Generale
| Capacità nominale a norma EN 12897: | 800 |
| Colore: | white |
| Isolamento secondo la DIN 4102-1 con classe di protezione antincendio B2: | removable segment insulation |
| Peso [kg]: | 265 |
| Altezza totale con isolamento [mm]: | 1930 |
| Diametro senza isolamento [mm]: | 790 |
| Diametro con isolamento [mm]: | 1015 |
| Misura diagonale [mm]: | 1900 |
| Perdita termica secondo EN 12897 [W]: | 51 |
| Perdite di calore in stand-by secondo la norma EN 12897 [kWh/24h]: | 1,224 |
| Portata (45 °) [l]: | 457 |
| Coefficiente di resa termica a norma DIN 4708: | 4,50 |
| Volume effettivo conforme alla norma EN 12897 [l]: | 792 |
| pmax Serbatoio [bar]: | 3 |
| tmax Serbatoio [°C]: | 95 |
| tmin Serbatoio [°C]: | 20 |
| Scambiatore di calore per acqua potabile [m²]: | 8 |
| Scambiatore di calore per acqua potabile volume [l]: | 34,20 |
| pmax Scambiatore di calore per acqua potabile [bar]: | 6 |
| tmax Scambiatore di calore per acqua potabile [°C]: | 95 |
| Scambiatore di calore a tubo liscio [quantità]: | 2 |
| Scambiatore di calore a tubo liscio superficie inferiore [m²]: | 2,60 |
| Scambiatore di calore a tubo liscio superficie superiore [m²]: | 2,20 |
| Scambiatore di calore a tubo liscio volume in basso: | 17 |
| Scambiatore di calore a tubo liscio volume in alto: | 14,20 |
| pmax Scambiatore di calore a tubo liscio [bar]: | 10 |
| tmax Scambiatore di calore a tubo liscio [°C]: | 130 |
| Provvedimento di raccordi: | 90° |
| Raccordo sonda [Ø mm / morsetto]: | 6 mm |
| Attacchi per prelievo acqua calda/fredda: | Rp 1 1/4" |
| Raccordo generatore di calore [filettatura]: | Rp 1 1/2" |
| Raccordo scambiatore di calore [filettatura]: | Rp 1" |
| Raccordo resistenza elettrica [filettatura]: | Rp 1 1/2" |
| Riscaldatore a vite con profondità massima a immersione [mm]: | 800 |
Bei dem Speicher (Artikel 516008126) wird im Datenblatt ein Warmhalteverlust von 51 Watt angegeben. Ist dies richtig? Wie wird dies erreicht? Der Speicher hat die üblichen 110 mm Dämmung. Welches Dämmmaterial? Sind für nicht benötigte Anschlüsse, Dämmkappen verfügbar?
Es erfordert den neusten Stand der Technik eine A+ Dämmung mit ca. 100mm Dicke anbieten zu können.
Wir verwenden dafür extrem gut isolierende Vakuumpaneele innerhalb von Polyurethan-Hartschaum-Segmenten.
Die thermische Dämmleistung unserer 100mm dicken Segmentisolierungen entspricht einer ca. 640mm Faser- oder Schaumdämmung.
Für nicht benötigte Anschlüsse sind leider derzeit noch keine Dämmkappen verfügbar.
Wir arbeiten jedoch bereits an der Entwicklung. Passende Dämmkappen werden voraussichtlich in der ersten Jahreshälfte 2019 verfügbar sein.
quels sont les puissances des échangeurs? où peut-on trouver la documentation technique? vous donnez la surface mais pas la puissance... beaucoup de questions type "combien de L/min" qui ne sont que des calculs de puissance (P=Qx1,163xDT) hors il manque des informations pour passer de la surface à la puissance de l'échangeur (dont l'épaisseur)
Vous trouvez les informations dans la fiche technique dans les downloads.
Le volume de l'échangeur de chaleur à tubes lisses est de 17 ([m²] / [l] ) en bas et de 14,20 ([m²] / [l] ) en haut.
Hat der Hygienespeicher mit zwei Wärmetauchern (800 l) nur Innengewinde ?
Der Frischwasserspeicher 800l hat standardmäßig nur Innengewinde Anschlüsse, Sie können aber mithilfe des Anfrageformulars für Sonderspeicher einen Speicher mit Außengewinde Anschlüssen anfragen.
Das Formular können Sie unter Service -> Downloads -> Anfrage Sonderspeicher finden.
Der Frischwasserspeicher mit 2 Glattrohrwärmetaucher Art. 516008126 hat offiziell einen Anschluss für eine E-Heizpatrone (Mitte) ! Rein theoretisch (und auch praktisch) müsste ganz unten noch ein Anschluss 1 1/2" für eine zweite E-Patrone frei sein. Laut Abbildung sollte da Platz dafür sein. Kunde wünscht zwei Patronen !!!
Unten im Speicher befindet sich noch der Anschluss P (RP 1 1/2"), an dem ein Heizstab angeschlossen werden könnte.
Bonjour, sauf erreur je ne vois pas le download pour le ballon double échangeur. je suis intéressé par le ballon double échangeur 800 litres quelles dimensions ?. combien de temps pensez vous bloquer ce prix ( jusque fin mars ?) merci ballon émail avec serpentin en inox pour le sanitaire et émail pour les deux échangeurs ? merci
Les dimensions se trouvent dans la fiche technique (voir DOWNLADS), le réservoir n'est pas émaillé. Nous ne pouvons pas garantir ce prix jusqu´à fin mars.
