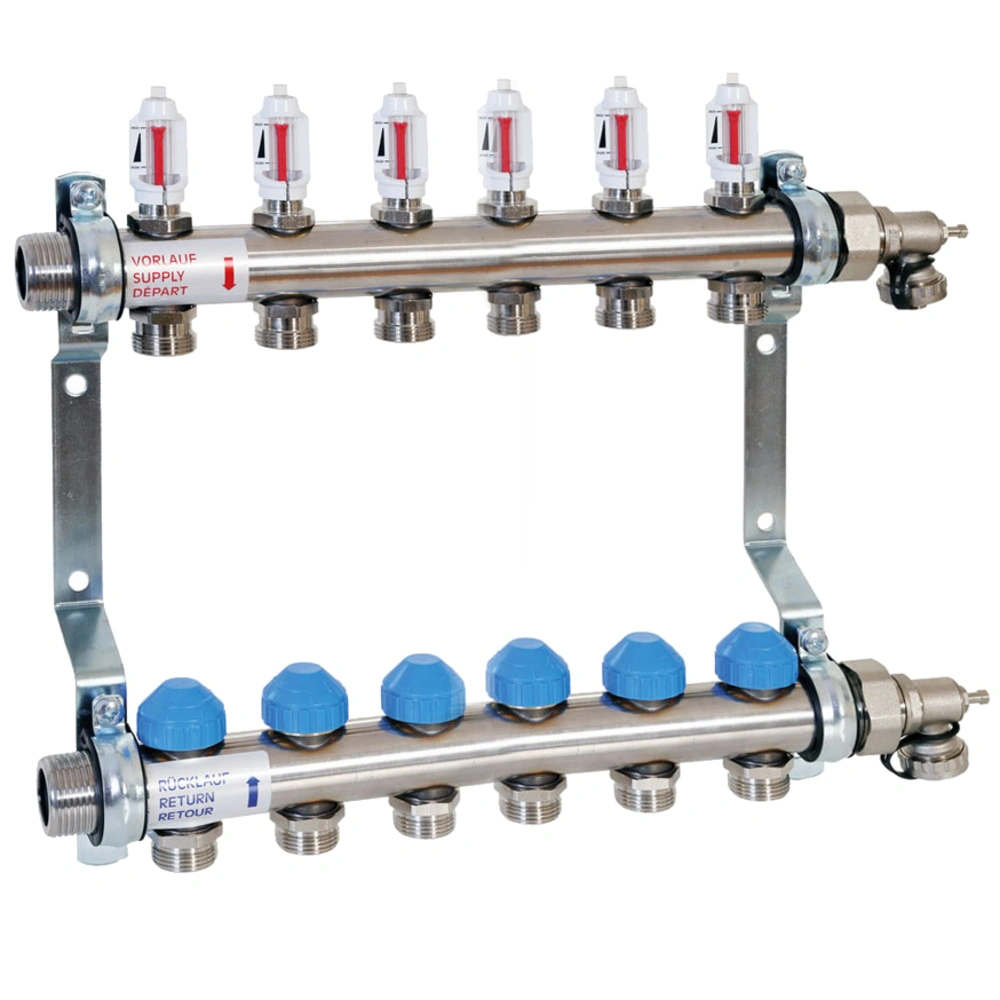

Vloerverwarmingsverdeler met Dynacon Eclipse-inzetstukken voor betrouwbaar, eenvoudig en automatisch hydraulisch balanceren.
Met deze verdeler wordt het debiet van de afzonderlijke verwarmingscircuits direct op het ventiel ingesteld met één slag voor elk verwarmingscircuit in l/h. Het ingestelde debiet wordt constant gehouden op de ingestelde waarde, zelfs wanneer aangrenzende circuits gesloten zijn. Het sluiten of wijzigen van de afzonderlijke verwarmingscircuits heeft daarom geen effect op de totale hydrauliek. Hierdoor zijn in de regele geen extra kleppen nodig.
Het debiet kan traploos worden aangepast van 30-300 l/h voor elk verwarmingscircuit.
De afsluiters zijn voorzien van hoogwaardige EDPM afdichtingen. Het systeem kan eenvoudig worden gevuld, geleegd of gespoeld met behulp van de meegeleverde 3/4 "eindstukset.
De verwarmingscircuitverdeler wordt volledig gemonteerd op een muurbeugel met buisklemmen geleverd.
| Levering: | |||
| 1 x | verwarmingsverdeler | ||
| 1 x | eindstukset 1" IS | ||
| 1 x | wandbeugel | ||
Gedetailleerde informatie vindt u op Downloads
| OEG-nr. | 512003985 |
| Materiaal: | RVS |
| Type: | HKV2013A-50-1"-AFC VA06 |
| Afstand tot de wand [mm]: | 16 |
| Totale lengte [mm]: | 360 |
| Lengte x Breedte x Hoogte: | 360 x 88 x 326,2 mm |
| Axiale maat: | 50 |
| Aansluiting verwarmingscircuit: | 3/4" Euroconus |
| Bedrijfstemperatuur [°C]: | -5 - 70 |
| Ventielaansluiting: | M30 x 1,5, 1/2" |
| Media: | Water of water-glycolmengsel |
| Aantal verwarmingsgroepen: | 6 |
| Bedrijfsdruk max. [bar]: | 10 |
| Aansluiting warmtebron: | 1" US |
| EAN | 4051394134945 |
| Masse [kg] | 3,2 |
| Opmerkingen |
AFC- Automatic Flow Control
|
| Douanetarief nummer | 84818059 |
Bonjour, est-ce que les raccords du collecteur sont en 3/4 euroconus et quel est le diamètre du collecteur même est-ce du 3/4 ou du 4/4 ? Merci de votre réponse.
Raccordement circuit de chauffage: Eurocône 3/4''
Raccordement du générateur de chaleur: 1'' FM
Beste, is deze ook geschikt voor koeling?
Ja, hij is geschikt voor de verwarmings-/koelwaterstroom van oppervlakteverwarming/-koeling conform DIN EN 1264-4.
Bonjour, Je ne vois pas bien les graduations, si je veux régler un circuit à 55l/h. Est ce possible de façon précise?
non, on peut seulement régler entre 40 et 60 l/h.
Bonjour, Est-ce que vous vendez des kits d'isolation (coques isolantes) pour ces collecteurs ? Bonne journée
Il n'y a pas d'isolation pour les collecteurs plancher chauffant, il existe des armoires pour ceux-ci (réf. Verwarmingsverdelerkast opbouw 725 mm et Verwarmingsverdelerkast inbouw 750 mm par exemple).
