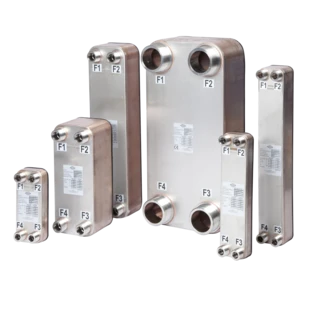

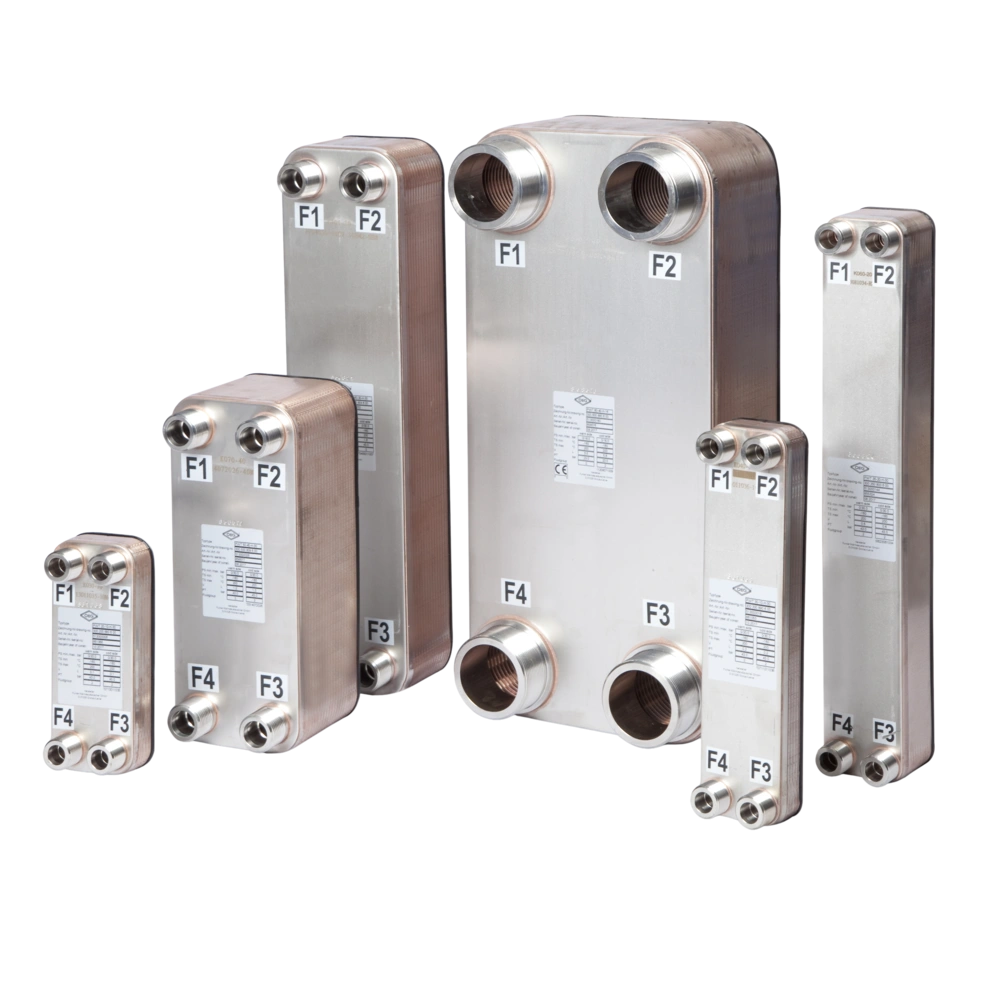

Plaatwarmtewisselaar PWT50 met 50 platen
OEG-nr.: 513000030
De gesoldeerde platenwarmtewisselaar bestaat uit geprofileerde roestvrijstalen platen met reliëf, die 180° ten opzichte van elkaar zijn gedraaid. De thermodynamisch geoptimaliseerde golving creëert...
Alle productinformatieDe gesoldeerde platenwarmtewisselaar bestaat uit geprofileerde roestvrijstalen platen met reliëf, die 180° ten opzichte van elkaar zijn gedraaid. De thermodynamisch geoptimaliseerde golving creëert stromingskanalen met een zeer efficiënte warmteoverdracht bij lage drukverliezen. Een maximale warmteoverdracht wordt bereikt door het feit dat de warme en koude media standaard in tegenstroom door de warmtewisselaar worden geleid.
De platenwarmtewisselaar met een glycolgehalte tot 40% solar-energie en met een chloridegehalte tot 150 mg / l geschikt voor zwembaden.
Let op:
Geschroefde warmtewisselaars en andere maten op aanvraag!
Gedetailleerde informatie vindt u op Downloads
| OEG-nr. | 513000030 |
| Platen: | 50 |
| Breedte [mm]: | 124 |
| Hoogte [mm]: | 304 |
| Materiaal: | Roestvrij staal 1.4401 |
| Aansluiting: | 1" US |
| Oppervlak: | 1,51 m² |
| Bedrijfsdruk max. [bar]: | 30 |
| Temperatuur max. [°C]: | 200 |
| Type: | PWT 50 |
| Fabrikant | OEG |
| Vervangt ook |
|
| Masse [kg] | 7,8 |
| Douanetarief nummer | 84195080 |
Vraag
Kunnen jullie een 3D bestand (step file) aanleveren van de warmtewisselaar? Ik heb die nodig van de PWT-50-30 en PWTY-35-30.
Antwoord OEG:
Wij sturen u de bestanden via email
Vraag
Bonjour C est la premier fois que je mets un echangeur à plaque pour faire de l' ECS .sur installation chaudière Okofen granulés PES 56 ballon tampon OEG 516005792 (725l.) 9 appartements de 3 persones en moyenne : quel échangeur je dois installer? choix du 513000230 au 513000240 .L ancien ballon ECS etait de 600 litres. Merci pour votre retour MCF
Antwoord OEG:
Veuillez télécharger dans les Downloads le formulaire de demande et le retourner rempli à [email protected]
Vraag
bonjour quelle échangeur pour un capteur sous vide de 4.5m²(glycol 40% côté capteur)?
Antwoord OEG:
Veuillez remplir le formulaire de demande téléchargeable dans les downloads et envoyer à [email protected]
Vraag
Bonjour, Quelle est la puissance de l'échangeur réf: 513000022 alimenté avec un régime d'eau primaire de 80/50°C?
Antwoord OEG:
Veuillez nous donner plus d´informations sur votre installation.
Vraag
Es ist geplant, diesen Wärmetauscher als Systemtrennung in einer Radiatoren-Heizung zu verwenden. Erforderliche Heizleistung 65 KW, Betriebstemperaturem 70/50. Ist das möglich ?
Antwoord OEG:
Um Ihnen hierzu eine genau Auskunft geben zu können, bitten wir Sie, das Anfrageformular für Wärmetauscher auszufüllen und dies dann an [email protected] zusenden.
Das Formular können Sie entweder über die Suchleiste finden oder unter Service und dort unter dem Punkt Download.
Vraag
Sind die Plattenwärmetauscher zugelassen für den Einbau in die Trinkwasserinstallation ?
Antwoord OEG:
Ja, der Wärmetauscher ist auch in der Trinkwasserinstallation nutzbar.
Vraag
Quelles sont les dimensions du PWT60 et quelle est la résistance pour une quantité d'eau de 3 m³/h Température de départ 45 °C Température de retour 40 °C (primaire)
Antwoord OEG:
Les dimensions exactes sont indiquées dans la fiche technique, la largeur est de 124 mm et la hauteur de 504 mm.
Selon nos calculs la perte de pression est d'environ 42 mbar.
Vraag
Platenwisselaar benodigd Vermogen 13 kw CV systeem scheiding primair 40in-uit35gr.C, secundair 32 in -37uit gr C
Antwoord OEG:
Vul s.v.p. het aanvraagformulier in.
Wij sturen dit formulier ook nogmaals via email.
Vraag
Goedemiddag, Wij willen een platen wisselaar voor het koelen met een warmtepomp gaan gebruiken. Bronvermogen is 25 kw en rond de 10 graden Afgifte is rond de 18 graden. hebben jullie advies welke wisselaar wij hier bij nodig hebben? alvast bedankt.
Antwoord OEG:
Wij sturen u hiervoor een aanvraagformulier.
S.v.p. volledig invullen en retourneren naar: [email protected]
U ontvangt dan z.s.m. een offerte van ons.
Vraag
zijn de OEG platenwisselaars geschikt voor drinkwater installaties?
Antwoord OEG:
Nee, die heeft daar geen goedkeuring voor.
Vraag
Waar vind ik tekeningen met daarop de fysieke maten van alle (!) PWT wisselaars?
Antwoord OEG:
Op pagina 9 van de gebruiksaanwijzing (staat bij downloads) vindt u de afmetingen van alle platenwarmtewisselaars en de technische gegevens.
Vraag
Kunnen deze warmtewisselaars ook toegepast worden voor warmtepompen? maw, afgifte van armte of koeling van frigotechsche installatie naar water? Effectief een frigotechnische scheiding ? temperaturen en drukken lijken me geen probleem.. zijn er andere zaken?
Antwoord OEG:
De warmtewisselaars kunnen voor warmtepompen gebruikt worden.
Vraag
Comment vous détermine la puissance des échangeurs, dans le descriptif il apparait seulement des dimension et non la puissance. Cordialement
Antwoord OEG:
On ne peut pas répondre de manière générale à la question de savoir quelle est la puissance d'un échangeur thermique. Cela dépend de la température qui entre et de la température qui sort.
Vraag
Hallo OEG Team, 1. Welche Leistung in kW hat der WT T20 mit 30 Platten ? 2. Weches Anschlußmaß in mm haben die Anschlüsse waagrecht und senkrecht von Mitte bis Mitte Rohranschluß ? Vielen Dank für die Auskunft ! Mit Grüßen aus Peißenberg Andreas Gstattenbauer
Antwoord OEG:
Die Leistung des Wärmetauschers ist von der Eingangstemperatur abhängig. Da uns diese nicht bekannt ist, kann hierzu keine genaue Angabe genmacht werden. Die Abmessungen finden Sie in den Downloads/Datenblatt.
Vraag
zijn deze ook leverbaar met dubbele scheiding
Antwoord OEG:
Goedemorgen,
deze hebben wij niet in het normale assortiment, maar ik heb deze voor u opgevraagd bij de leverancier en zal u hiervoor een vrijblijvende offerte sturen
Vraag
Ich vermisse die Angaben der KW-Leistung LG
Antwoord OEG:
Eine Pauchalaussage zur Leistung ist schwer darstellbar. Die Temperaturen und Durchflußmengen spielen eine zu starke Rolle. Im Katalog auf Seite 894 - 897 finden sie Anwendungsbeispiele mit Leistungsangaben. Grundsätzlich ist eine Angebotserstellung/Berechnung anhand des Vordrucks im Downloadbereich am sinnvollsten.
Vraag
Bonjour, sur les échangeurs à plaque l'isolant est-il livré avec ?
Antwoord OEG:
Bonjour,
Non, il faut commander l'isolant à part.
Cordialement,
Votre équipe OEG
Vraag
hebben jullie een tabel met daarin de weerstanden van de wisselaars bij de verschillende volumestromen?
Antwoord OEG:
Goedemorgen,
helaas kunnen wij een dergelijke tabel niet leveren.
Vraag
quelles sont les dimensions PxLxl en mm ?
Antwoord OEG:
Bonjour,
Largeur: 73 mm, Hauteur: 311 mm, Profondeur : 102 mm, surface 0,836 m²
Vraag
Welke warmtewisselaar heb ik nodig om 2 kW over te dragen van 50 graden naar 30 graden. Hoe bereken ik dat?
Antwoord OEG:
Goedemorgen,
ik heb u een aavraagformulier per mail gestuurd, gelieve deze in te vullen, dan laten wij dit voor u berekenen.
Vraag
Ist das Achsmaß-a bei den PWT50 Plattenwärmetauschern tatsächlich 70mm oder wie bei anderen üblich 50mm?
Antwoord OEG:
Guten Tag,
ja, das Achsmaß "a" beträgt, wie im Datenblatt angegeben, 70 mm.
Vraag
Bonjour, Pouvez-vous donner plus d'information sur les pertes de charges de cet échangeur ?
Antwoord OEG:
Bonjour,
Nos échangeurs à plaques sont fabriqués sur demande individuelle de nos clients en fonction de leur système de chauffage. Nous n´avons pas d´information sur leurs pertes de charges.
Vraag
Haben sie Anschlussverschraubungen mit der Dim 6/4"? für die WT mit 1" Anschlüsse?
Antwoord OEG:
Nein. Alle die wir für WT vorgesehen haben sind in dieser Gruppe zu finden. g513000000
Vraag
Welche Druckverluste haben die Wärmetauscher? Welche Leistung hat der Typ: T60 mit 50 Platten
Antwoord OEG:
Ist nicht zu pauschalisieren.
Vraag
Wieviek KW kann man übertragen bei dem Plattenwärmetauscher: T50 mit 50 Platten und mit 60 Platten
Antwoord OEG:
Bei Fragen zu den Leistungen der Wärmetauscher können wir keine pauschalen Angaben/Aussagen machen, da es von mehreren Punkten abhängig ist. Einige informationen geben wir ab S. 961- 963 in unserem Katalog oder bei den Artikeln im WebShop). Bei detailliertererAuskunft bitte einmal das Anfrageformular mit den Angaben ihres Systems an uns senden, dann berechnen wir die Größe des WT den Sie brauchen.
Vraag
Is deze warmtewisselaar goedgekeurd door pidpa voor plaatsing in België? Ik zie deze niet zo direct op hun lijst staan van goedgekeurde warmtewisselaars of is deze misschien onder een ander merk?
Antwoord OEG:
Dit artikel is heefthelaasgeencertificaatvoorBelgië
Vraag
wat zijn de vermogens van deze wisselaars ?
Antwoord OEG:
Goedemiddag, deze vind u in de catalogus 2017/2018 op pagina 910 tot 913, indien u speciale toepassingen plannen, kunnen wij dit laten berekenen, gebruik hiervoor het aanvraagformulier op pagina 914.
Vraag
Druckverlustkurven bzw. Druckverlust bei 1.5m³/h Wasser
Antwoord OEG:
Guten Tag,
bei 7 m³ = 37 Kpa Druckverlust
1,5 m³ = 7,935 kpa = 79 mbar
schönen Tag wünscht das OEG TEAM
Vraag
Dear Sirs: regarding this heat exchanger, I would like to have more information. Mainly: rated power of HX, with what inlet/outlet temperatures; overal transfer quoficient (UA factor); nominal flowrates for cold and hot sides; expected pressure loss at 60/ 100 plates plates; what is the expected efficiency. Thank you in advance.
Antwoord OEG:
More Informations are on the site from the item.The technical data is on the site in tab ( Downloads ) next Product informations.The power is diffrent, because we don`t know the temperatures inside the exchanger and outside.
Look in thetechnicaldata
Vraag
Goedemorgen zijn er tabellen van de wisselaars hoeveel warmte ze uitwisselen
Antwoord OEG:
Het vermogen van de warmtewisselaar is afhankelijk van de inlaat- en uitlaattemperatuur op de ketelzijde,
de inlaat- en uitlaattemperatuur aan de secundaire zijde, de warmte-overdracht vloeistof, drukverlies. Een overzicht met een aantal toepassingen is te vinden in de catalogus vanaf pagina 888
Vraag
wij zoeken een platenwisselaar met dubbele scheiding
Antwoord OEG:
Wij hebben hier nog meer informaties nodig, als wij deze ontvangen gaan we speciaal voor uw een warmtewissellaar aanvragen.
Vraag
bonjour, vous êtes sûr des dimensions? ça me parait petit... avez- vous les autres dimensions largeur, épaisseur? s'il voss plait? cordialement, olivier rosner
Antwoord OEG: Bonjour,
Vous trouverez toutes les informations relatives à l'échangeur thermique dans la rubrique Download.
Cordialement,
Votre équipe OEG
Vraag
beste welke aansluitmaat zit erop en hoeveel m2 uitwisselings opp
Antwoord OEG: De Aansluiting is hier 1"
Vraag
Could you provide technical information of this heat exchanger?
Antwoord OEG: Hello,
The technical Information is now available for download.
Kind Regards,
OEG
Vraag
puissance primaire 10/6°c secondaire 4/8°c ?
Antwoord OEG:
il faut remplir le formulaire prévu à cet effet sur le catalogue pour avoir le dimensionnement de l'échangeur thermique désiré.
Vraag
Comment calcule-t-on la puissance de l'échangeur ? Merci.
Antwoord OEG:
Le dimensionnement des échangeurs repose principalement sur un calcul de bilan
thermique mais également sur la prise en compte des pertes de charges. Il vous suffit de remplir la demande pour le dimensionnement de l'échangeur thermique qui se trouve dans le catalogue géneral.
Vraag
Wij hebben een plaatwisselaar nodig van 60/65kw overdracht vermogen, vraag welke hebben wij nodig ?
Antwoord OEG:
Geachte - wijhebben hier eenspeciale aanvragformulierwarmtewisselaar onderdownload
Vraag
buongiorno mi servirebbe il prezzo e le specifiche tecniche per uno scambiatore da 25kw
Antwoord OEG:
Gentile Signora Albertini,
Le avevo inviato un'email come dalla sua richiesta.
Buon lavoro,
OEG Team
Vraag
Gibt es zu dem PWT eine Zeichnung?
Antwoord OEG:
Hallo Herr Kestering,
vielen Dank für Ihre Anfrage!
Maßblatt/Datenblatt ist hinterlegt.
Finden Sie in der Artikelübersicht unter Downloads
plaatwarmtewisselaar PWT60 met 70 platen
Mit freundlichen Grüßen
Ihr OEG-Team
Vraag
welche größe an Plattenwärmetauscher für 25m2 werden benötigt ?????
Antwoord OEG:
Sehr geehrer Herr Högner,
wir werden Ihnen ein Wärmetauscher speziell auf ihre Bedürfnisse liefern, bitte füllen Sie das Anfrageformular aus und senden uns dieses zu.
Sobald wir alle Daten haben, werden wir Ihnen ein Angebot zuschicken lassen.
MfG,
OEG Team.
Vraag
There is no download of specifications on this product. Need to know connections size, i.e. 1", 1 1/2" or 2"
Antwoord OEG:
The connection is 1 "male thread.
