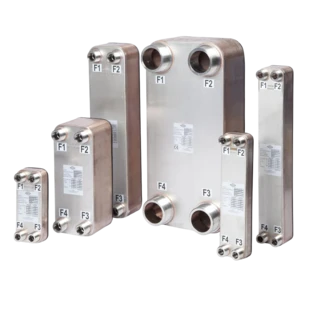

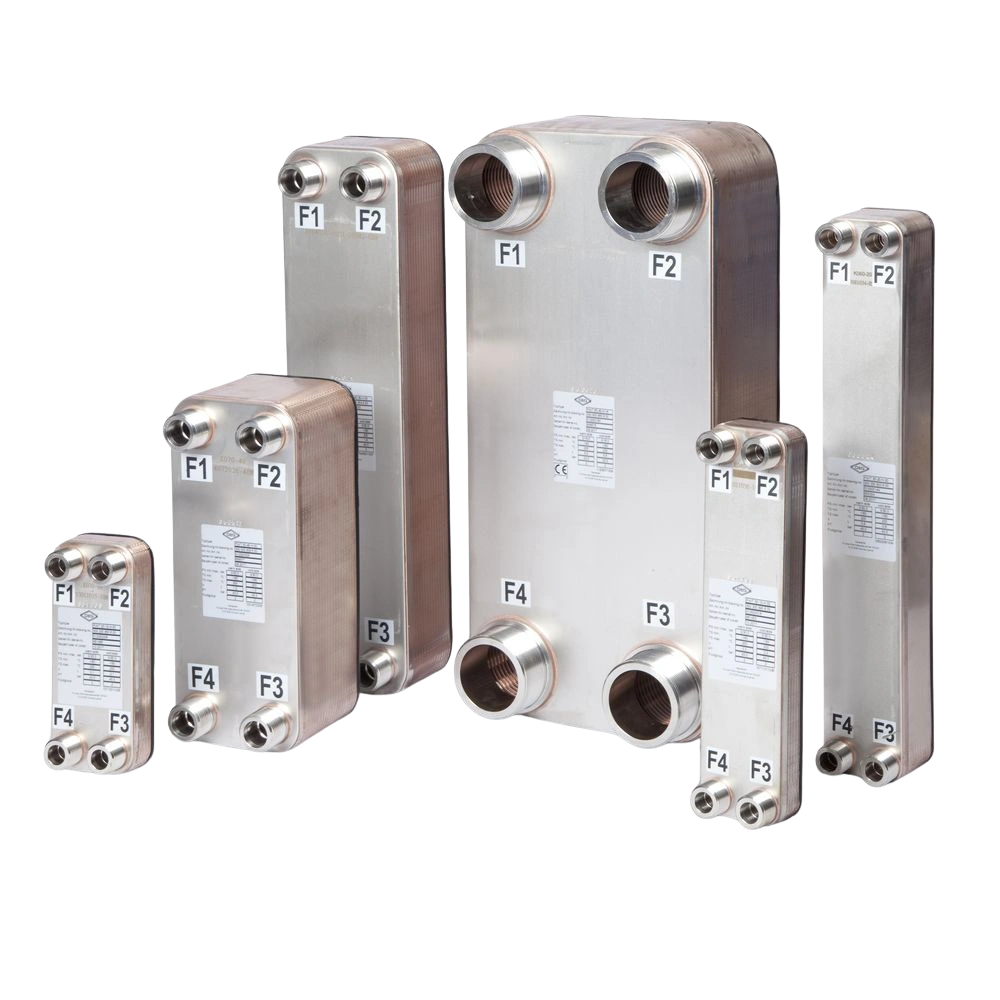

De gesoldeerde plaatwarmtewisselaar bestaat uit geprofileerde RVS platen met reliëf, die 180° ten opzichte van elkaar zijn gedraaid. De thermodynamisch geoptimaliseerde golving creëert stromingskanalen met een zeer efficiënte warmteoverdracht bij lage drukverliezen...
Alle productinformatieAanverwante producten
De gesoldeerde plaatwarmtewisselaar bestaat uit geprofileerde RVS platen met reliëf, die 180° ten opzichte van elkaar zijn gedraaid. De thermodynamisch geoptimaliseerde golving creëert stromingskanalen met een zeer efficiënte warmteoverdracht bij lage drukverliezen. Een maximale warmteoverdracht wordt bereikt door het feit dat de warme en koude media standaard in tegengestelde richting door de warmtewisselaar worden geleid.
De plaatwarmtewisselaar met een glycolgehalte tot 40% Solar-energie en met een chloridegehalte tot 150 mg/l is geschikt voor zwembaden.
Opmerking:
Geschroefde warmtewisselaars en andere maten op aanvraag!
Gedetailleerde informatie vindt u op Downloads
| OEG-nr. | 513000236 |
| Platen: | 50 |
| Breedte [mm]: | 124 |
| Hoogte [mm]: | 504 |
| Materiaal: | Roestvrij staal 1.4401 |
| Aansluiting: | 1" US |
| Oppervlak: | 2,94 m² |
| Bedrijfsdruk max. [bar]: | 30 |
| Temperatuur max. [°C]: | 200 |
| Type: | PWT 60 |
| Fabrikant | OEG |
| Masse [kg] | 16 |
| Douanetarief nummer | 84195080 |
Platenwisselaar benodigd Vermogen 13 kw CV systeem scheiding primair 40in-uit35gr.C, secundair 32 in -37uit gr C
Vul s.v.p. het aanvraagformulier in.
Wij sturen dit formulier ook nogmaals via email.
Bonjour, sur les échangeurs à plaque l'isolant est-il livré avec ?
Bonjour,
Non, il faut commander l'isolant à part.
Cordialement,
Votre équipe OEG
Haben sie Anschlussverschraubungen mit der Dim 6/4"? für die WT mit 1" Anschlüsse?
Nein. Alle die wir für WT vorgesehen haben sind in dieser Gruppe zu finden. g513000000
Welche Druckverluste haben die Wärmetauscher? Welche Leistung hat der Typ: T60 mit 50 Platten
Ist nicht zu pauschalisieren.
Druckverlustkurven bzw. Druckverlust bei 1.5m³/h Wasser
Guten Tag,
bei 7 m³ = 37 Kpa Druckverlust
1,5 m³ = 7,935 kpa = 79 mbar
schönen Tag wünscht das OEG TEAM
puissance primaire 10/6°c secondaire 4/8°c ?
il faut remplir le formulaire prévu à cet effet sur le catalogue pour avoir le dimensionnement de l'échangeur thermique désiré.
Wij hebben een plaatwisselaar nodig van 60/65kw overdracht vermogen, vraag welke hebben wij nodig ?
Geachte - wijhebben hier eenspeciale aanvragformulierwarmtewisselaar onderdownload
There is no download of specifications on this product. Need to know connections size, i.e. 1", 1 1/2" or 2"
The connection is 1 "male thread.
